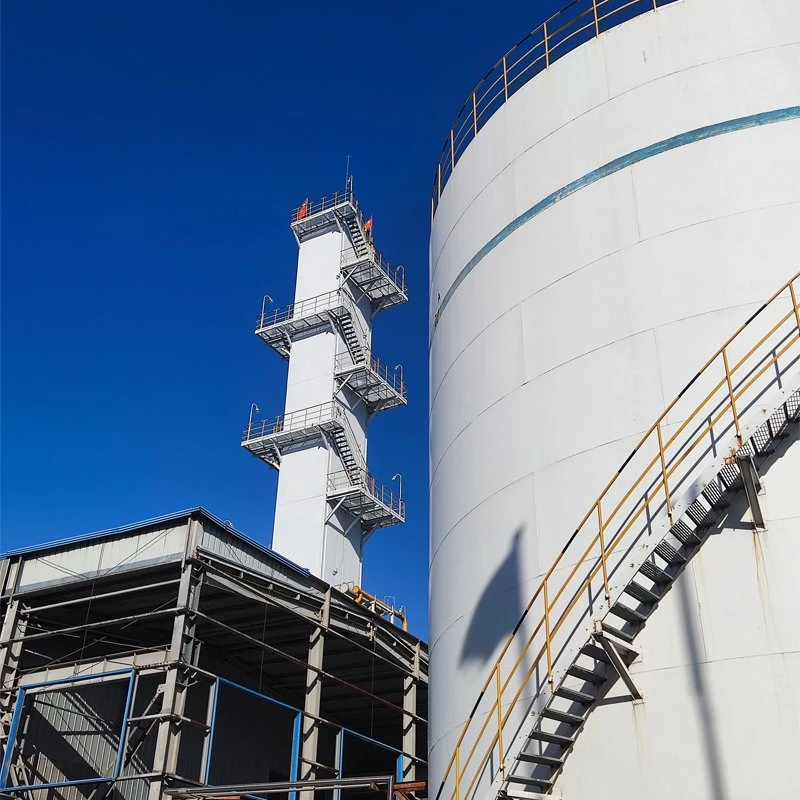

Piccola unità criogenica di separazione dell'aria
Introduzione
Si tratta di un'apparecchiatura compatta che integra l'unità centrale del processo di separazione criogenica dell'aria su una base solida, consentendo il trasporto, il sollevamento e la produzione rapida dell'insieme. È particolarmente adatto per scenari in cui la scala di utilizzo del gas è relativamente flessibile e vi sono requisiti specifici per il periodo e il sito di costruzione.
Flusso del processo
1. Compressore d'aria: l'aria viene compressa dal compressore d'aria a 0,5Mpa~0,7Mpa.
2. Preraffreddamento: l'aria viene preraffreddata a 5 gradi ~ 10 gradi nell'unità di preraffreddamento e l'umidità viene separata.
3. Purificazione: l'aria viene purificata attraverso setacci molecolari per rimuovere l'umidità residua, l'anidride carbonica e gli idrocarburi dal gas.
4. Espansione dell'aria: l'aria si espande in un espansore per fornire la capacità di raffreddamento richiesta per il dispositivo.
5. Scambio di calore: l'aria scambia calore con l'ossigeno di riflusso, l'azoto e l'azoto contaminato nello scambiatore di calore principale della torre di frazionamento e viene riscaldata nuovamente a temperatura ambiente dall'azoto contaminato raffreddato.
6. Sottoraffreddamento: l'aria liquida e l'azoto liquido vengono superraffreddati dall'azoto e dall'azoto contaminato nel sottoraffreddatore.
7. Distillazione: l'aria viene sottoposta a distillazione e separazione nella torre inferiore, con conseguente produzione di azoto gassoso nella parte superiore della torre superiore.
Parametro
|
Modello |
Produzione di ossigeno (Nm³/ora) |
Purezza (%) |
Pressione di uscita dell'ossigeno (KPa) |
produzione di azoto (Nm³/ora) |
Purezza (ppmOo2) |
Pressione di uscita dell'azoto (KPa) |
Volume d'aria di elaborazione (Nm³/ora) |
Tempo di avvio (h) |
ciclo di lavoro (m) |
|
KNOD-50/100 |
50 |
99.6 |
20 |
100 |
<10 |
15 |
300 |
12 |
6 |
|
KNOD-100/200 |
100 |
99.6 |
20 |
200 |
<10 |
15 |
610 |
12 |
6 |
|
KNOD-150/600 |
150 |
99.6 |
20 |
600 |
<10 |
15 |
920 |
12 |
6 |
|
KNOD-170/400 |
170 |
99.6 |
20 |
400 |
<10 |
15 |
1200 |
12 |
6 |
|
KNOD-350/800 |
350 |
99.6 |
20 |
800 |
<10 |
15 |
2300 |
16 |
12 |
|
KNOD-550/1200 |
550 |
99.6 |
20 |
1200 |
<10 |
15 |
3300 |
16 |
12 |
|
KNOD-1000/1000 |
1000 |
99.6 |
20 |
1000 |
<10 |
15 |
5700 |
24 |
12 |
Caratteristica
Costruzione veloce:
I moduli prefabbricati in fabbrica richiedono meno-lavoro in loco e possono abbreviare il periodo di costruzione.
Risparmio di territorio:
Struttura compatta, integrazione elevata, risparmio di-spazio sul sito.
Elevata flessibilità:
Può essere migrato e riutilizzato nel suo insieme, adattandosi ai cambiamenti del progetto.
Qualità affidabile:
Produzione e debug standardizzati in fabbrica, qualità più controllabile
Industria delle applicazioni
Nuovi materiali/nuova energia:
Fornitura di azoto-e altri gas protettivi ad elevata purezza per silicio policristallino, semiconduttori, fibre ottiche, ecc.
01
Lavorazione del metallo:
Gas protettivo e gas di coadiuvante della combustione utilizzati per il trattamento termico, la saldatura e il taglio dei metalli.
02
Chimica ed energia:
Utilizzato per il gas grezzo e il gas protettivo nelle industrie chimiche del carbone e della chimica fine, nonché per le inondazioni di azoto nei giacimenti petroliferi.
03
Altri scenari:
Come supplemento alla fornitura di gas tramite gasdotti di grandi dimensioni, produzione di gas in-sito come alternativa alla fornitura di bombole di gas o per esigenze speciali come laboratori e cure mediche.
04
Introduzione dell'azienda
CNCD è un produttore specializzato nella produzione di recipienti a pressione, fondato nel 2002 ed operante da oltre 20 anni. Istituito nel 2014, il Ministero del Commercio Estero ha venduto i suoi prodotti in oltre 70 paesi.
